對于加熱爐的能耗監測，裕乾將其全過程命名為S1、S2、S3三大階段。詳細實施情況如下所述：

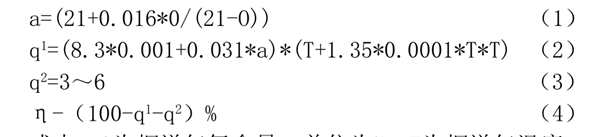

S1：借助傳感器設備獲取加熱爐能耗指標，具體包括煙道氣的溫度、氣氧含量、氣流量，借助范平衡計算方法獲得空氣系數a、排煙損失熱量q1、表面散失熱量q2、加熱爐熱效率（η），計算公式如下：

式中：O為煙道氣氧含量，單位為%；T為煙道氣溫度，單位為℃。

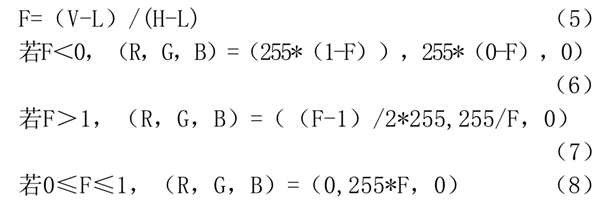

S2：借助傳感器設備以及S1計算出的四個關鍵的能耗指標，確定加熱爐不同能耗指標最優狀態的取值。首先需要依據每一臺加熱爐額定系數與相關工作環境，確定出加熱爐各個能耗指標最大閥值、最小閥值，同時依據加熱爐對應能耗指標最大閥值、最小閥值及實際值來計算出加熱爐能耗水平所處狀態F（式5）。其次是結合熱圖色值設置原理來計算出加熱爐能耗出表處于最大閥值、最小閥值及實際值時的色值（式6、7、8），將F等于0和1時對應色值設定成游標兩個臨界點的值，之后則依據實際的情況，選擇F小于與大于0的兩個色值作為游標臨界點值。

式中：V表示的是能耗指標實際值；H表示的是能耗指標最大閥值；L表示的是能耗指標最小閥值。

S3：想要從全局的角度對所有加熱爐運行狀態進行能耗監測，此時就需要借助信息展現面板。該面板可以展現出參與能耗監測的所有加熱爐的能耗指標，在面板中，橫軸對應的內容是參與能耗監測的加熱爐，縱軸表示的是實時的能耗指標。為了直觀的表現加熱爐能耗指標的具體狀態，可以借助S2步驟中計算出的加熱爐能耗指標色值，對加熱爐當前的能耗指標情況進行標注，并且建立游標色值同信息展現面板中能耗指標色值映射關系。此外，為了實現快速的定位，還需限定加熱爐能耗指標的具體范圍，依據加熱爐能耗指標業務特性、游標臨界點值，在游標上選定出合適取值范圍，精確篩選展示面板的加熱爐能耗指標，或者獲取最優的加熱爐能耗指標值。如果想要進一步的了解加熱爐其它運行指標或者能耗指標的歷史記錄，則可以點擊來選定單臺加熱爐，獲得單臺加熱爐的實時監測面板，從面板中可以獲得加熱爐能耗指標的最大閥值及最小閥值等信息，以此來判定出加熱爐的運行工況是否處于良好狀態，便于及時發現問題并解決。
